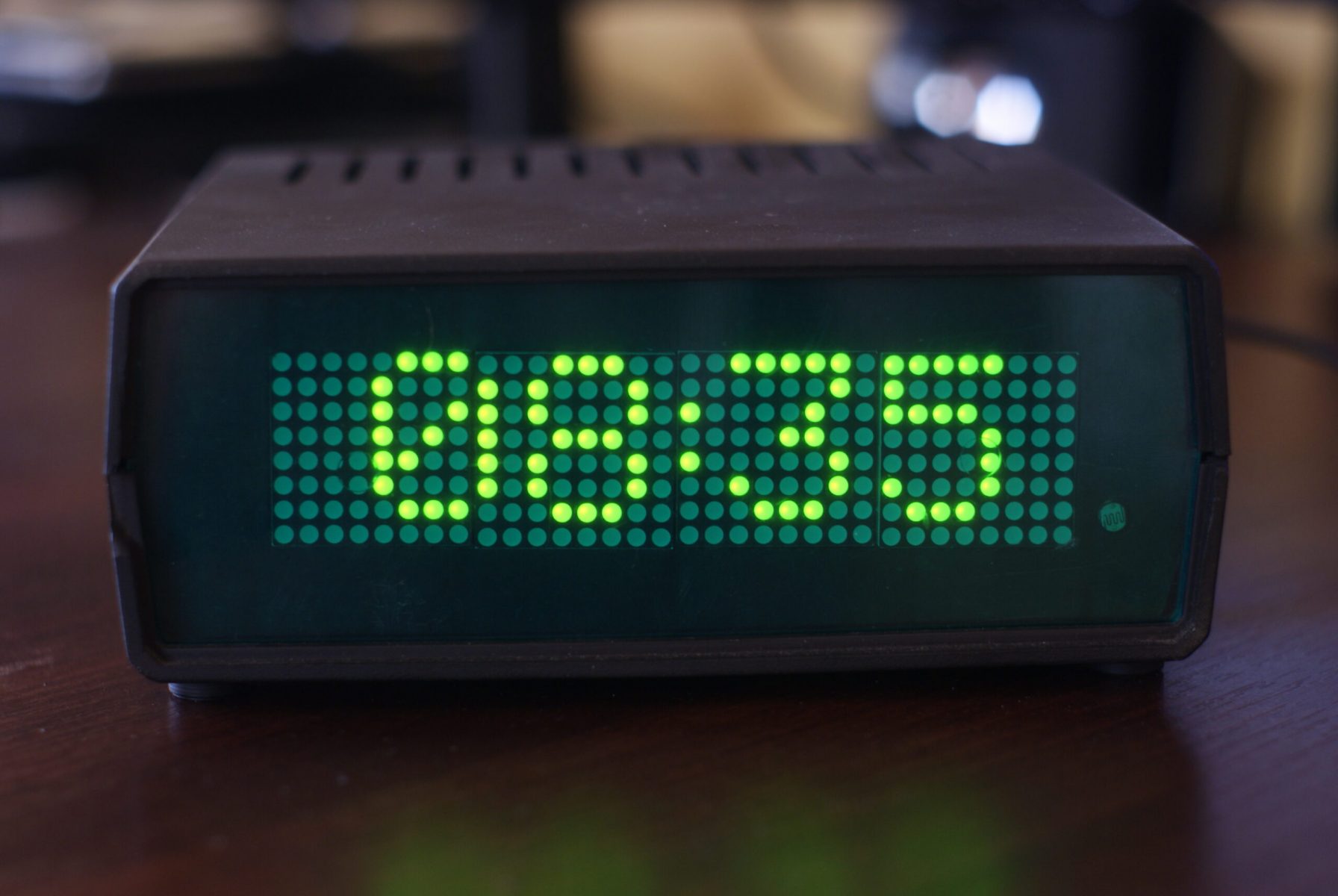

Po długim oczekiwaniu przyszedł czas abym zaprezentował na tej stronie pierwszy projekt z dziedziny elektroniki. Jest to zegar LED którego wyświetlaczem są cztery matryce 8×8 pikseli z kontrolerem MAX7219. Układ zegara RTC to bardzo dokładny DS3231 a całością steruje ESP8266 (ESP-21E). Zegar wyposażony jest w funkcje odczytu temperatury, wilgotności zrealizowane w oparciu o czujnik DHT22 oraz opcjonalnie odczyt ciśnienia poprzez BMP280. Zegar potrafi automatycznie aktualizować czas z Internetu oraz wysyłać pomiary temperatury na serwer logujący dane. Jasność wyświetlacza reguluje na podstawie odczytu nasłonecznienia z zainstalowanego w nim fotorezystora. Poszczególne jego funkcje postaram się pokazać i opisać w dalszej części artykułu.

Funkcje zegara

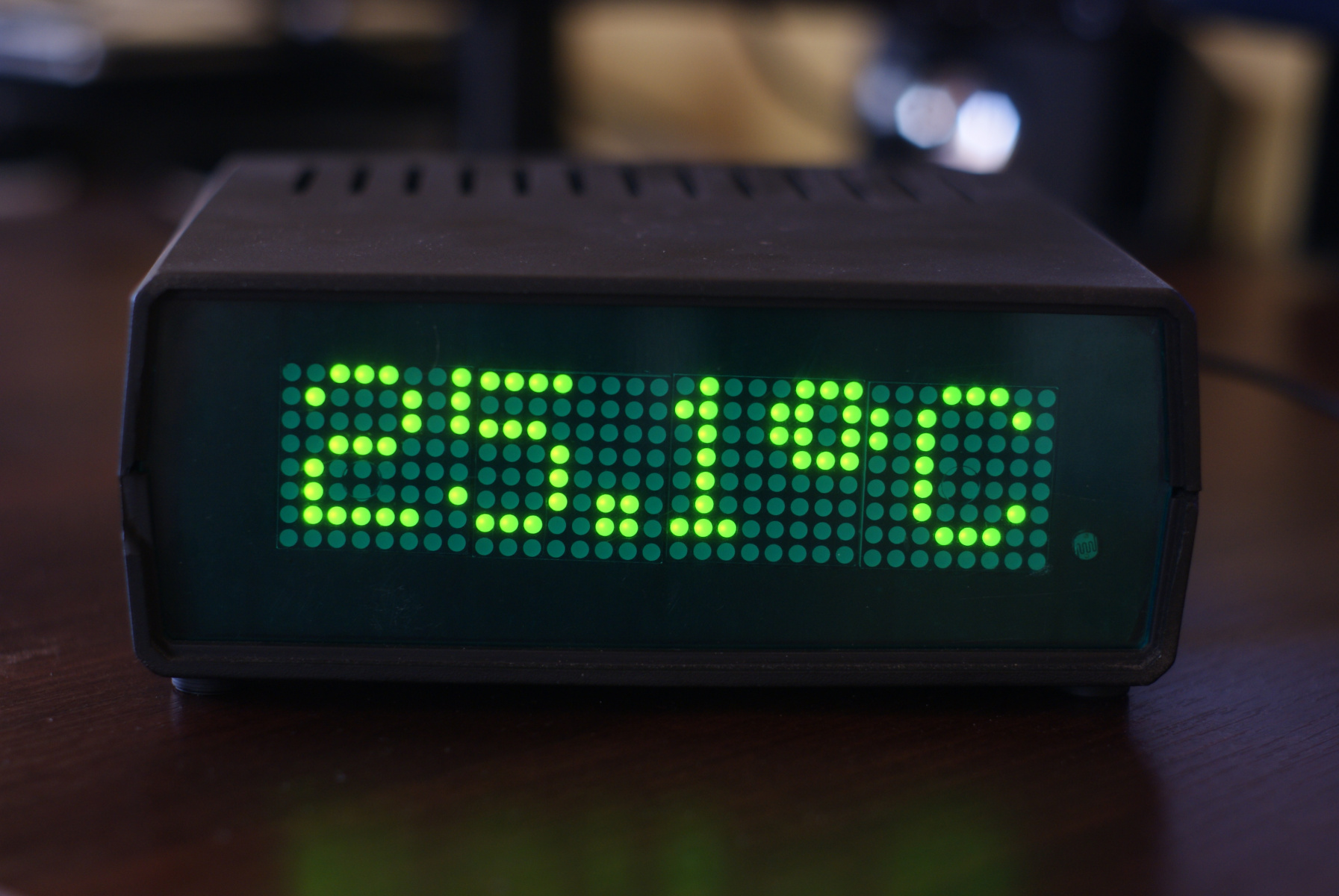

Temperatura, wilgotność i ciśnienie

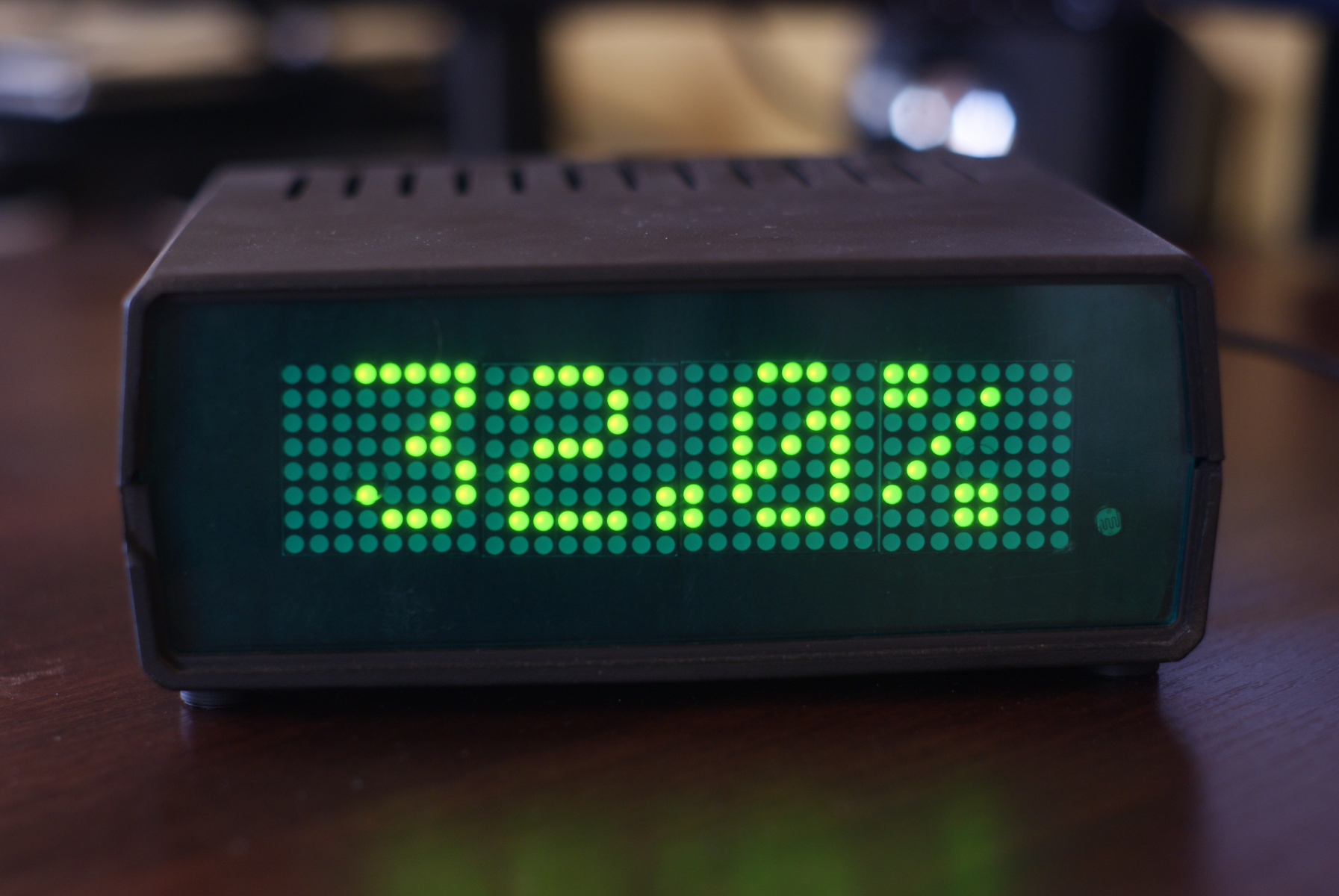

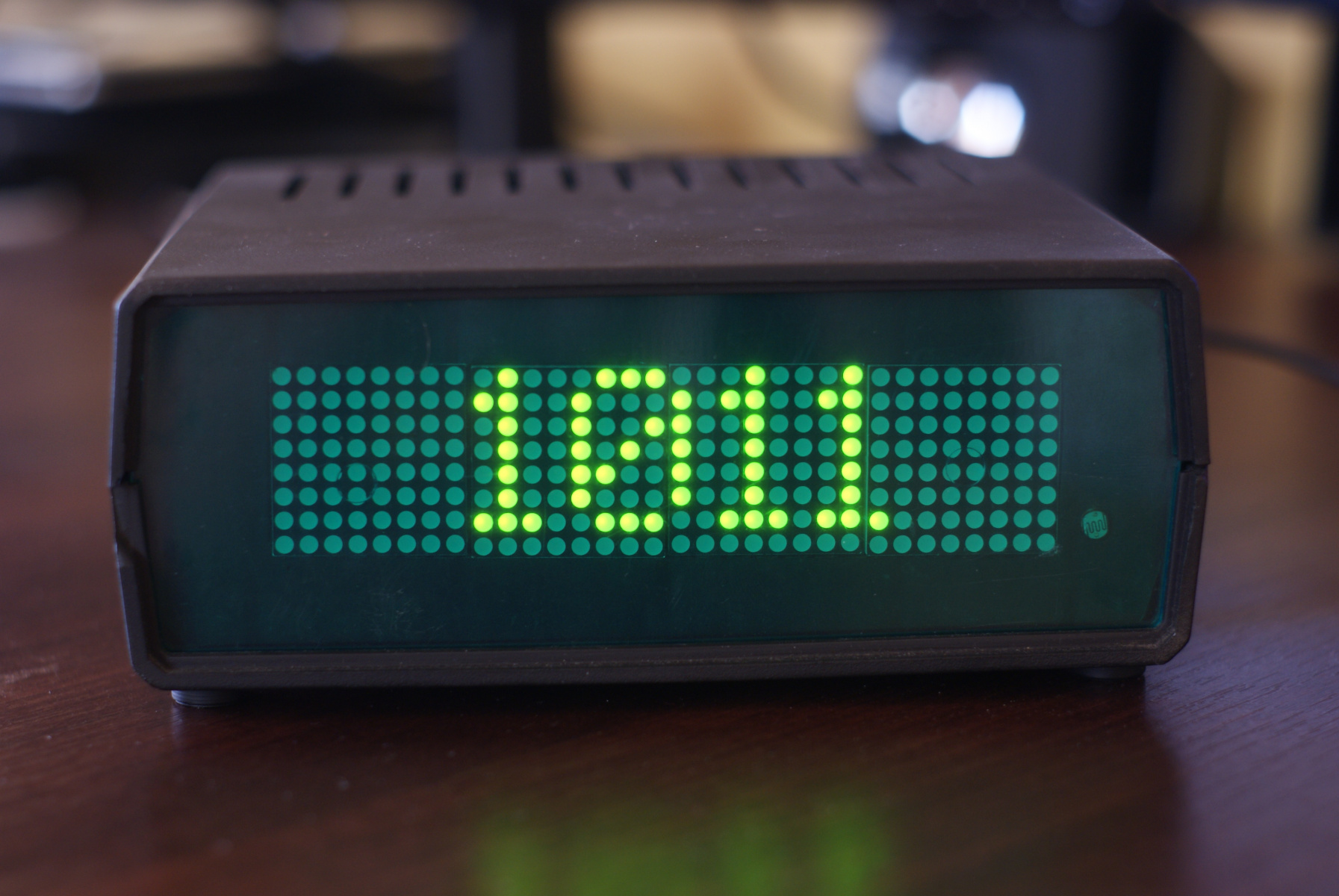

Zegar oprócz wyświetlania godziny potrafi wyświetlać temperaturę, wilgotność i ciśnienie. Schemat wyświetlania tych parametrów wygląda mniej więcej tak:

czas - temperatura - czas - wilgotność - czas - ciśnienie

i całość się zapętla. Godzina wyświetlana jest przez 30 sekund a pozostałe elementy przez 3 sekundy. Wartości te można oczywiście dostosować w programie.

Niestety dość ciężko oddać na zdjęciach jak w rzeczywistości wygląda ekran zegara. Dodatkowo jednostka ciśnienia (hPa) nie mieści się na ekranie, zatem wyświetlana jest jedynie wartość liczbowa. Dlatego też wyświetlanie ciśnienia jest raczej opcjonalne.

Aktualizacja czasu

Zegar LED wyposażony jest w dość dokładny układ zegara czasu rzeczywistego (RTC) DS3231. Urządzenie natomiast nie posiada żadnych przycisków do ustawiania godziny. Czas pobierany jest z internetu – zegar aktualizuje czas po uruchomieniu i połączeniu się z WiFi a następnie w odstępach co kilka godzin (na wypadek np zmiany czasu z zimowego na letni przestawi się sam). Przygotowałem do tego celu specjalny skrypt w PHP, który zegar odpytuje. Skrypt zwraca w postaci JSON aktualną datę oraz godzinę, którą procesor wpisuje do RTC. JSON wygląda mniej więcej tak:

{"seconds":9,"minutes":16,"hours":10,"mday":21,"wday":4,"mon":5,"year":2020,"yday":141,"weekday":"Thursday","month":"May","0":1590048969}

Mimo to w zegarze zastosowałem bateryjne podtrzymanie działania RTC. Jest to przydatne w przypadku zaniku zasilania w całym mieszkaniu – zegar wystartuje wcześniej niż router, zatem zegar nie będzie mógł od razu pobrać czasu z internetu. Dzięki potrzymaniu czasu baterią, nawet w takiej sytuacji od razu po uruchomieniu pokaże właściwą godzinę.

Logowanie pomiarów

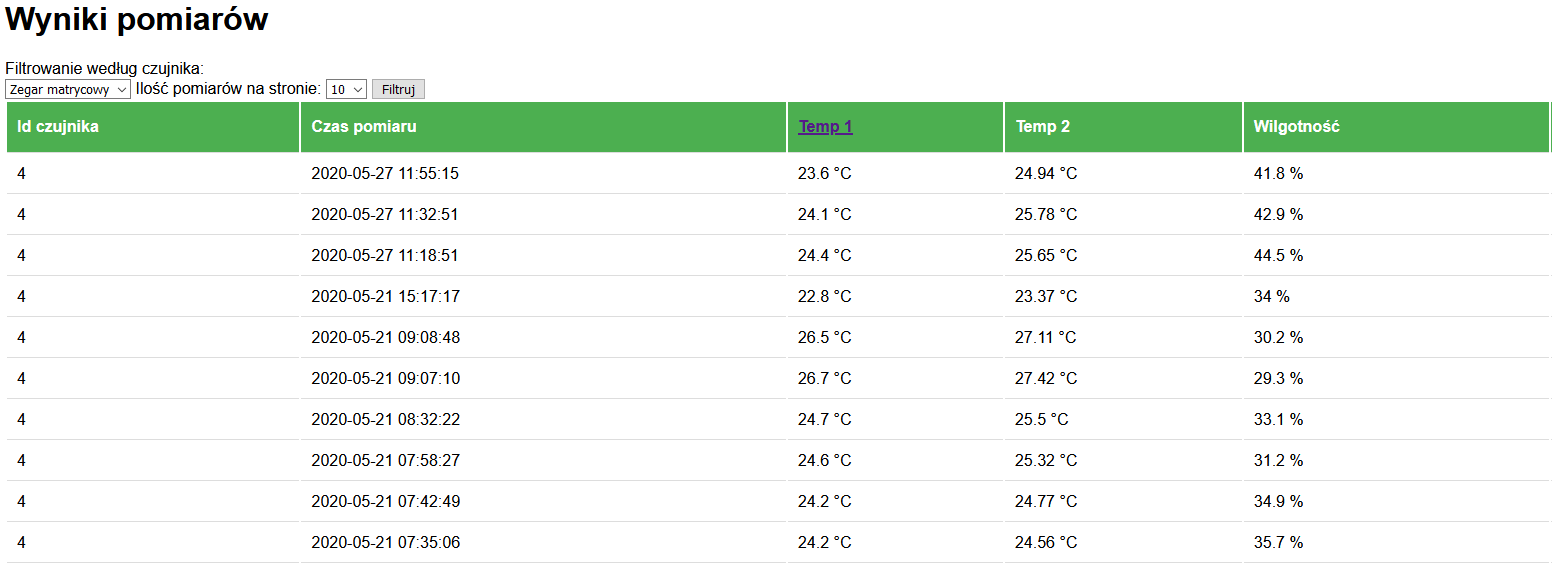

Stacjami meteo i zbieraniem wyników pomiarów interesują się od dawna. Dlatego też na moim serwerze działa skrypt zbierający dane z różnych czujników i zapisujący je w bazie danych. Następnie na ich podstawie można przeglądać wykresy czy obserwować ekstrema. Podobnie i ten zegar co 5 minut wysyła pomiary z wszystkich swoich czujników na serwer. Zastosowanie pamięci EEPROM ma umożliwić zachowanie pomiarów w pamięci w przypadku braku połączenia z serwerem. Na chwilę obecną jeszcze nie zrealizowałem tej funkcji.

Automatyczna regulacja jasności

Zegar posiada wbudowany fotorezystor w panelu przednim. Na podstawie odczytów z dzielnika napięcia zbudowanego w oparciu o ten element, program dobiera odpowiednią jasność ekranu. Przetwornik analogowo-cyfrowy w ESP8266 posiada rozdzielczość 1024 bitów natomiast ekran posiada 16 stopni jasności. Program mapuje odczyt z ADC na poziomy jasności wyświetlacza. Dzięki temu w dziennym świetle ekran pozostaje czytelny, natomiast nocą nie razi zbyt mocnym światłem.

Regulacja jasności
Wyświetlacz reaguje na jasność otoczenia

Animacje przejść

Przejścia z trybu wyświetlania czasu do trybu wyświetlania pomiarów posiadają proste animacje przesuwającego się tekstu. Z oczywistych względów gdy wyświetlacz jest aktualizowany co sekundę podczas wyświetlania czasu, animacje są wyłączone. Poniżej możecie zobaczyć jak to mniej więcej wygląda.

Animacja zmiany tekstu
Animacja przejścia

Schemat ideowy

Układy scalone

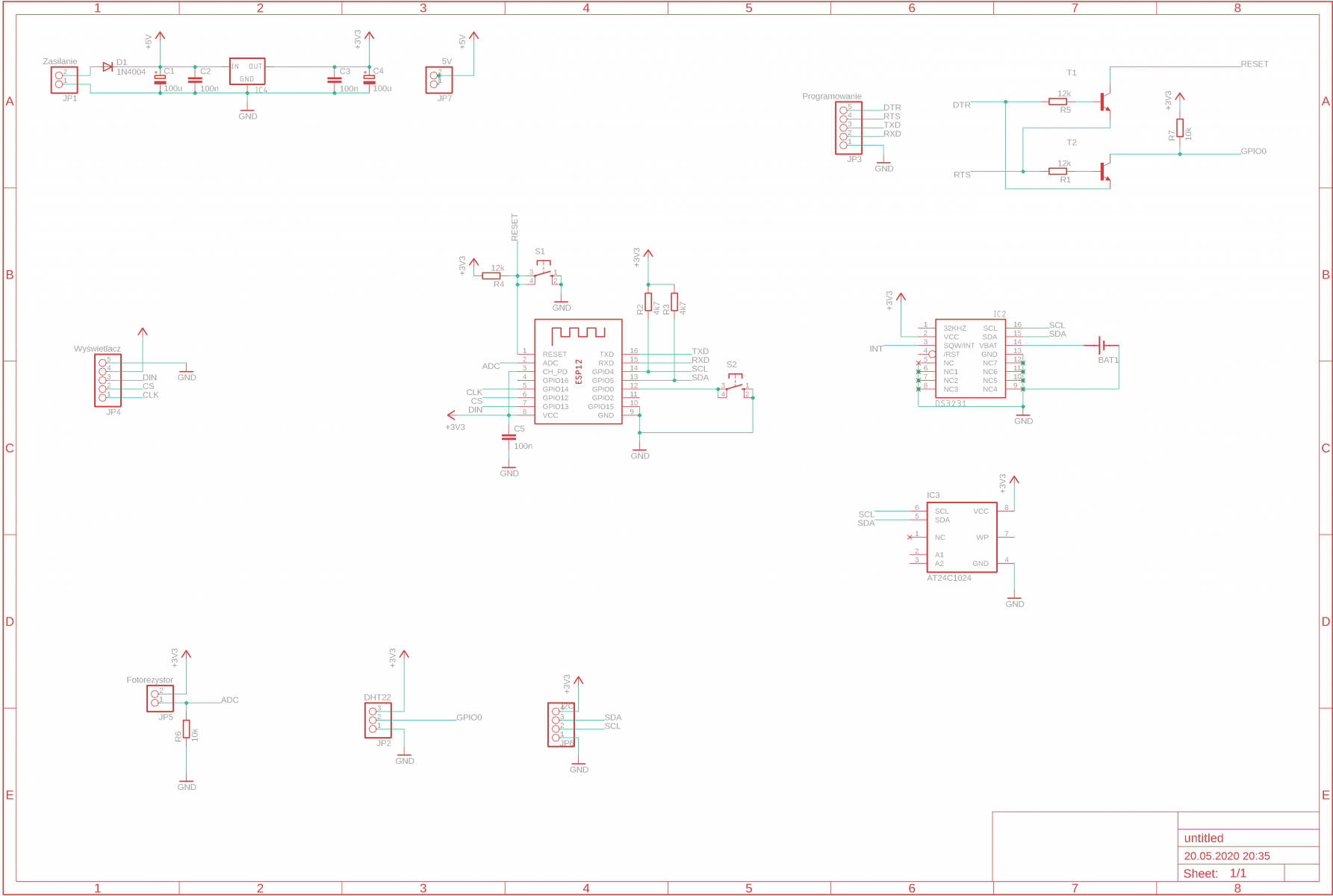

Na poniższym obrazku możecie zobaczyć poglądowy schemat budowy zegara. Jest on naprawdę prosty gdyż sam zegar składa się z garstki elementów. Najważniejsze są w nim oczywiście główny procesor ESP8266, który występuje tutaj w postaci modułu ESP-12E. Procesor ten komunikuje się poprzez magistralę I2C z zegarem RTC DS3231 oraz opcjonalnym czujnikiem temperatury i ciśnienia BMP280. Kolejnym układem korzystającym z I2C jest pamięć EEPROM AT24C104BW mająca przechowywać wykonywane pomiary w przypadku, gdyby ich wysłanie na serwer nie było z jakichś względów możliwe. Magistrala zawiera dwa rezystory podciągające ją do napięcia zasilania – R2 i R3. Czujnik temperatury i wilgotności DHT22 połączony jest magistralą podobną do 1-wire.

Programowanie

Układ programowania i automatycznego resetu
Układ automatycznego resetu ESP8266

Programowanie ESP8266 odbywa się poprzez port szeregowy. Aby wprowadzić ESP w tryb programowania należy na GPIO0 podać stan niski i zresetować układ. Dlatego na płytce znalazły się dwa przyciski odpowiadające właśnie za reset (S1) i tryb flash (S2). Jednak czynność tą można zautomatyzować jeśli nasz adapter USB -> UART posiada wyprowadzone sygnały DTR i RST. Układ zbudowany w oparciu o tranzystory T1 i T2 oraz rezystory R1 i R5 zapewnia automatyczny restart oraz wprowadzenie ESP8266 w tryb flash. Wszystkie potrzebne synały do programowania wyprowadzone są na listwę goldpin JP3.

Zasilanie

Zasilanie zagara LED
Stabilizator napięcia 3.3V

Zasilanie to chyba najbardziej oczywista część schematu. Zastosowałem stabilizator liniowy LF33CV, który obniża napięcie wejściowe z zasilacza sieciowego 5V do napięcia 3.3V zasilającego całe urządzenie. Stabilizatorowi napięcia towarzyszą kondensatory filtrujące napięcie, po dwa elektrolity 100uF (przewlekane) oraz dwa 100nF (SMD). Na wejściu zasilania profilaktycznie zastosowałem diodę prostowniczą 1N4007 aby nie pomylić polaryzacji. Napięcie 5V wyprowadziłem profilaktycznie również na złącze JP7, jednak nie było potrzeby z niego korzystać. Układ zegara RTC posiada gniazdo na baterię CR2032, która zapewnia podtrzymanie działania RTC w przypadku zaniku zasilania sieciowego.

Zużycie energii elektrycznej przez zegar zależne jest głównie od jasności świecenie wyświetlacza. Waha się ono od około 1,5W dla najniższej jasności, do 2,5W przy maksymalnej.

Fotorezystor

Schemat regulacji jasności
Fotorezystor do regulacji jasności

Fotoopornik podłączony do złącza JP5 wraz z rezystorem R6 tworzy dzielnik napięcia, który to z kolei podłączony jest do portu przetwornika ADC wbudowanego w ESP. Napięcie na wyjściu dzielnika zmienia się w zależności od tego jak oświetlony jest fotorezystor. Na tej podstawie program dobiera poziom jasności wyświetlacza.

Dobór fotorezystora oraz drugiego rezystora w dzielniku napięcia jest dowolny, pod warunkiem,że wynikowe napięcie z dzielnika nie będzie większe niż 1V, gdyż jest to maksymalny zakres pomiarowy ADC w ESP8266. W moim przypadku rezystor dobierałem “na oko” i R6 wynosi 4,7k, natomiast typu użytego fotorezystora nie pamiętam 🙂

Projekt płytki drukowanej

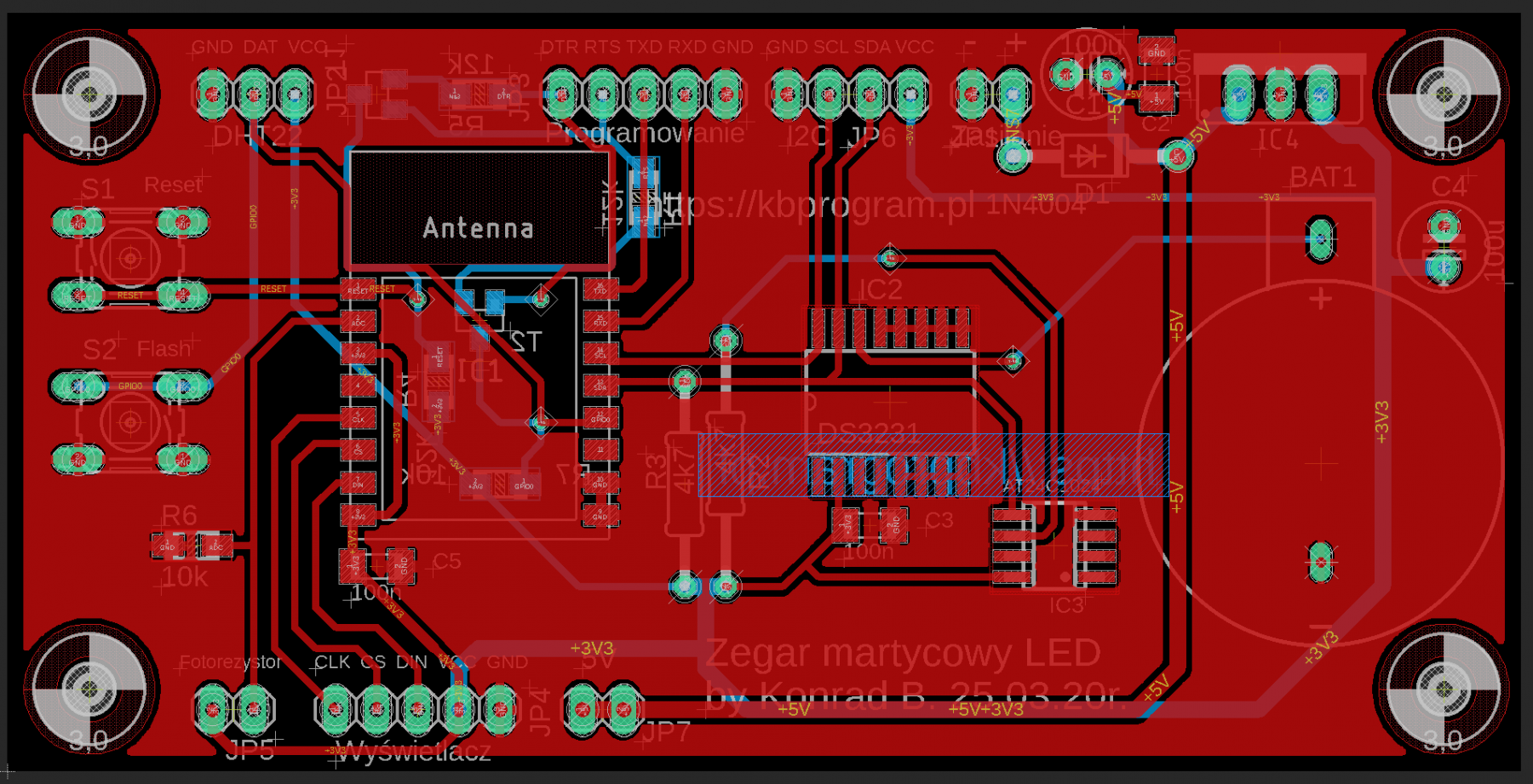

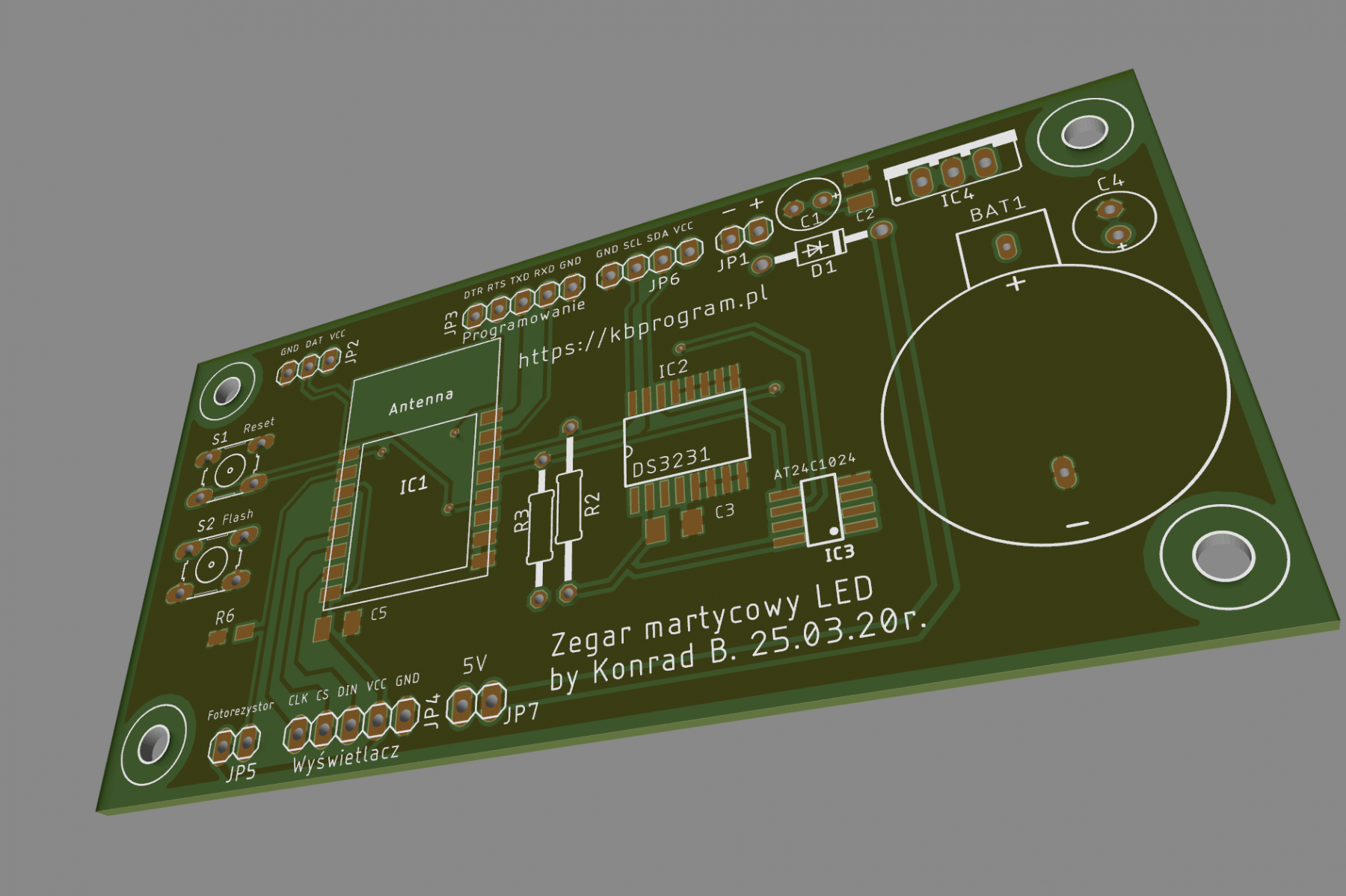

Płytkę drukowaną dla tego zegara zaprojektowałem w programie Eagle. Tym razem jednak nie wykonywałem jej metodami domowymi a zleciłem jej wykonanie w Chinach firmie JLCPCB. Było to moje pierwsze zamówienie PCB w fabryce w Chinach więc dopiero przecierałem szlak i chciałem zobaczyć jak to wyjdzie. Moim zdaniem wyszło świetnie! Majfrendy spisały się naprawdę dobrze a samo zamówienie dotarło do mnie w miesiąc i 1 dzień co uważam za znakomity wynik biorąc pod uwagę fakt, że zamówienie było realizowane w czasie pandemii.

Przed przesłaniem plików do wykonania projektu starałem się upewnić, że na pewno wszystko dobrze zaprojektowałem, gdyż była to moja pierwsza dwustronna płytka. Przydatne do tego celu okazało się narzędzie ZofzPCB, które pozwalało obejrzeć w 3D projekt płytki.

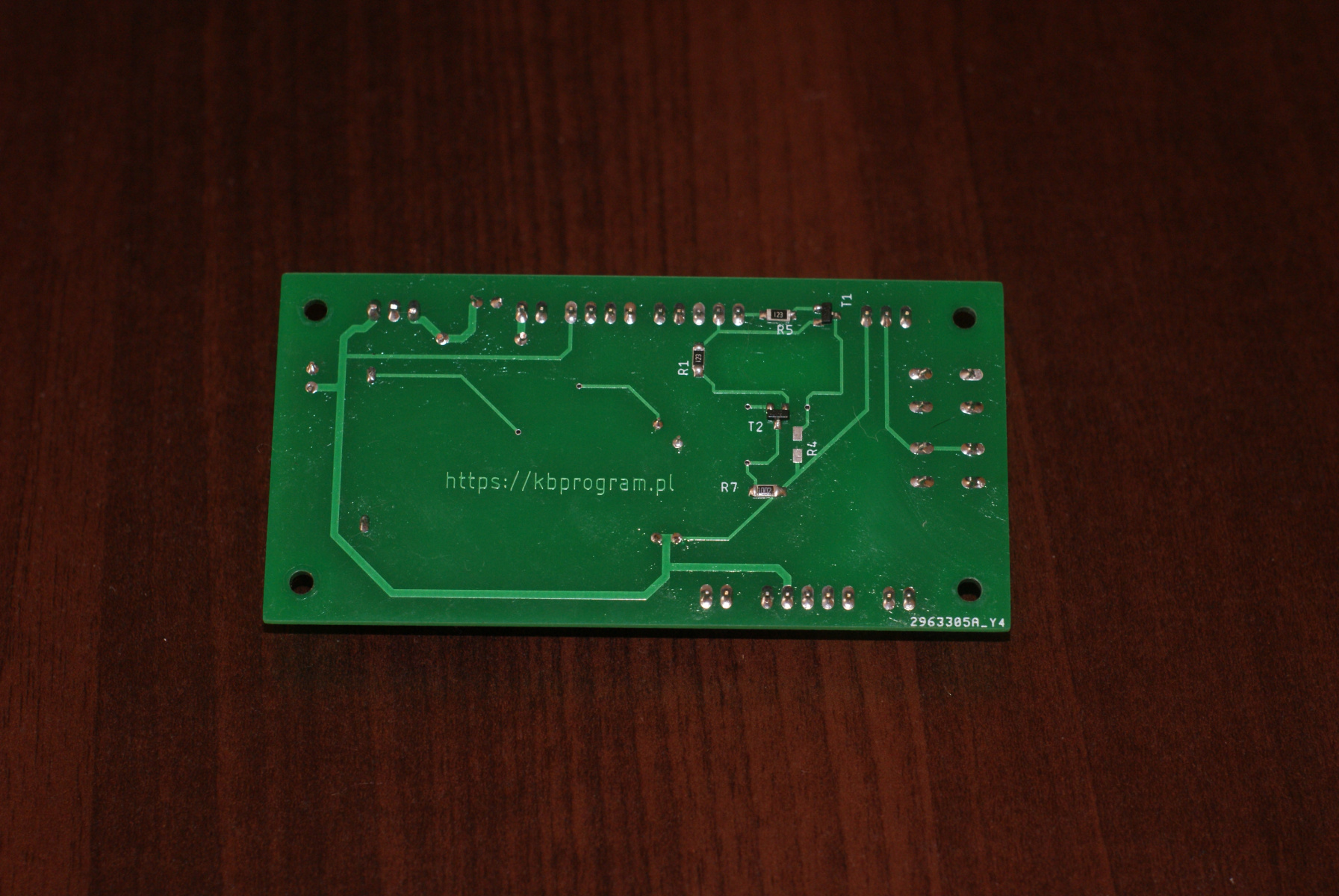

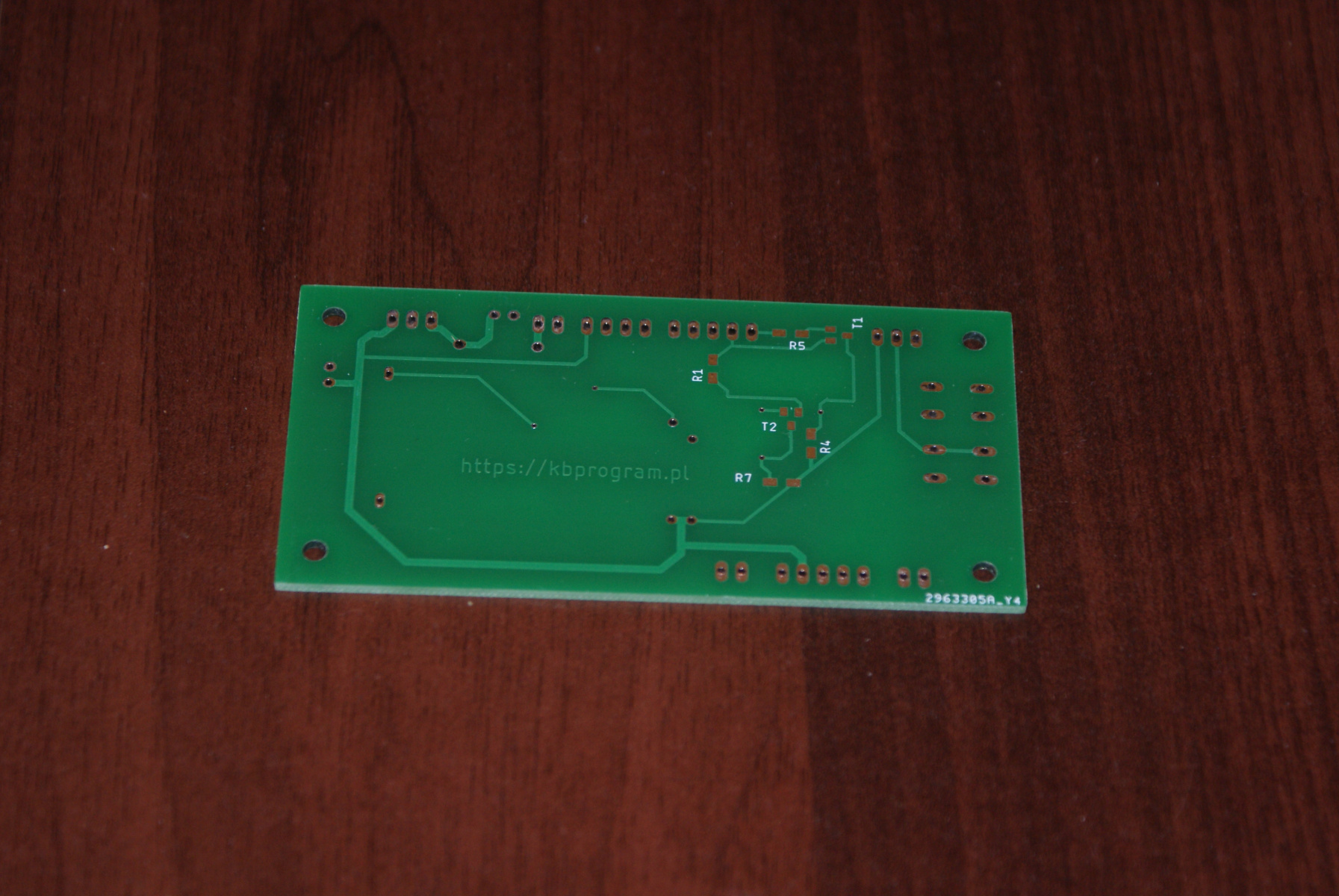

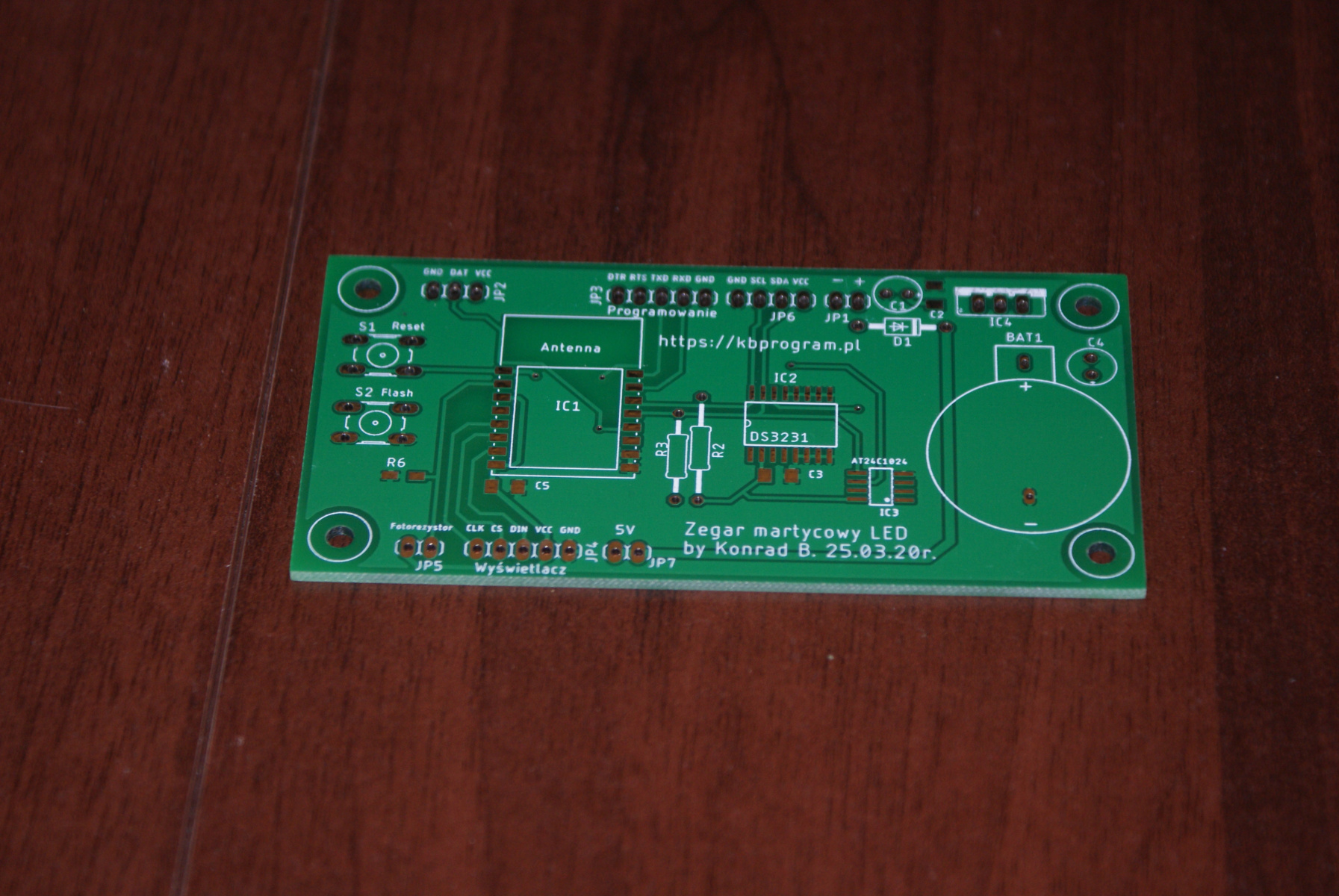

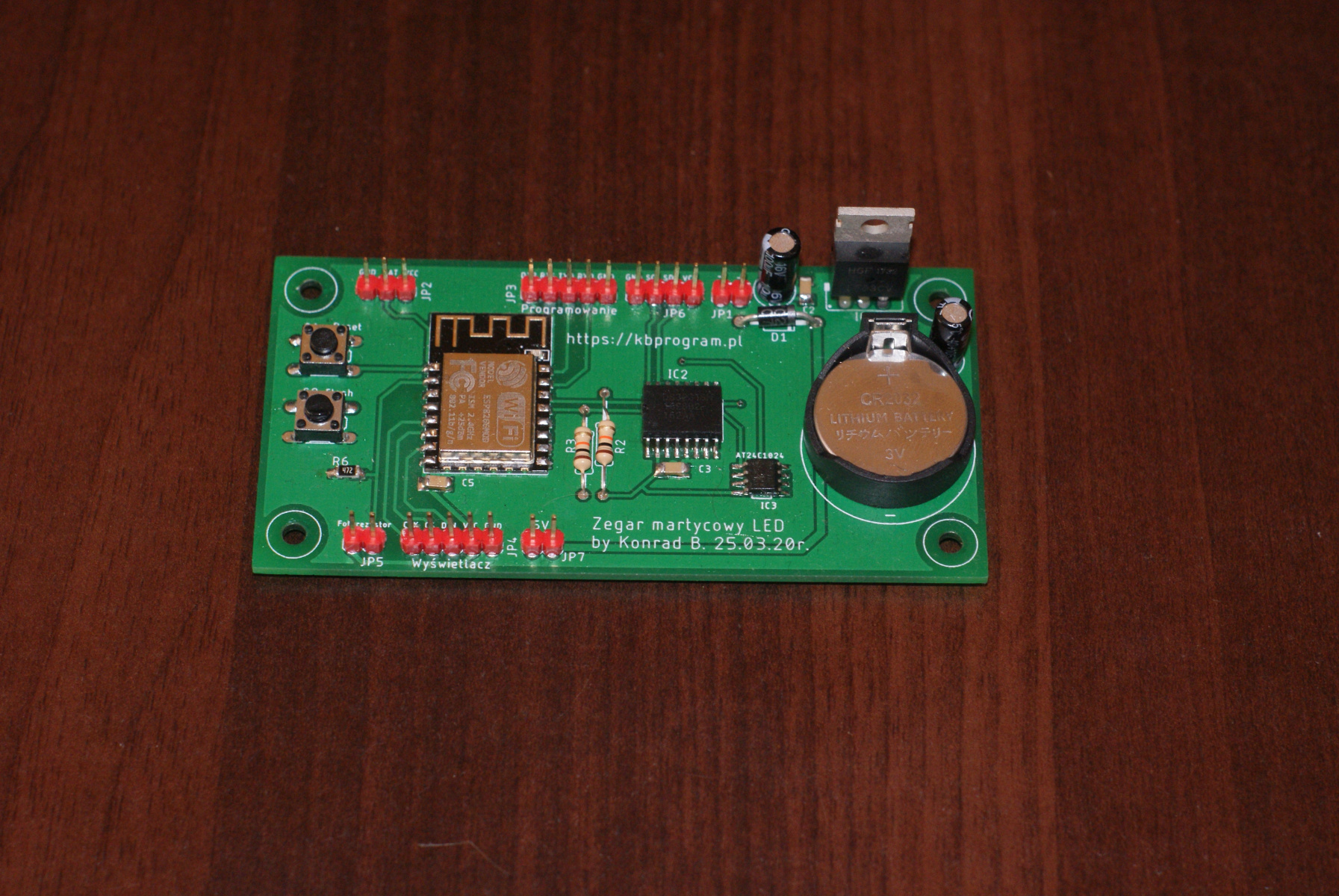

W poniższej galerii możecie zobaczyć jak finalnie wygląda płytka wyprodukowana w Chinach. Nie obeszło się bez drobnej wpadki – biblioteka gniazda baterii okazała się nieco różnić od faktycznego wyglądu gniazda. Jednak mimo wszystko udało się je prawidłowo zamontować.

Obudowa

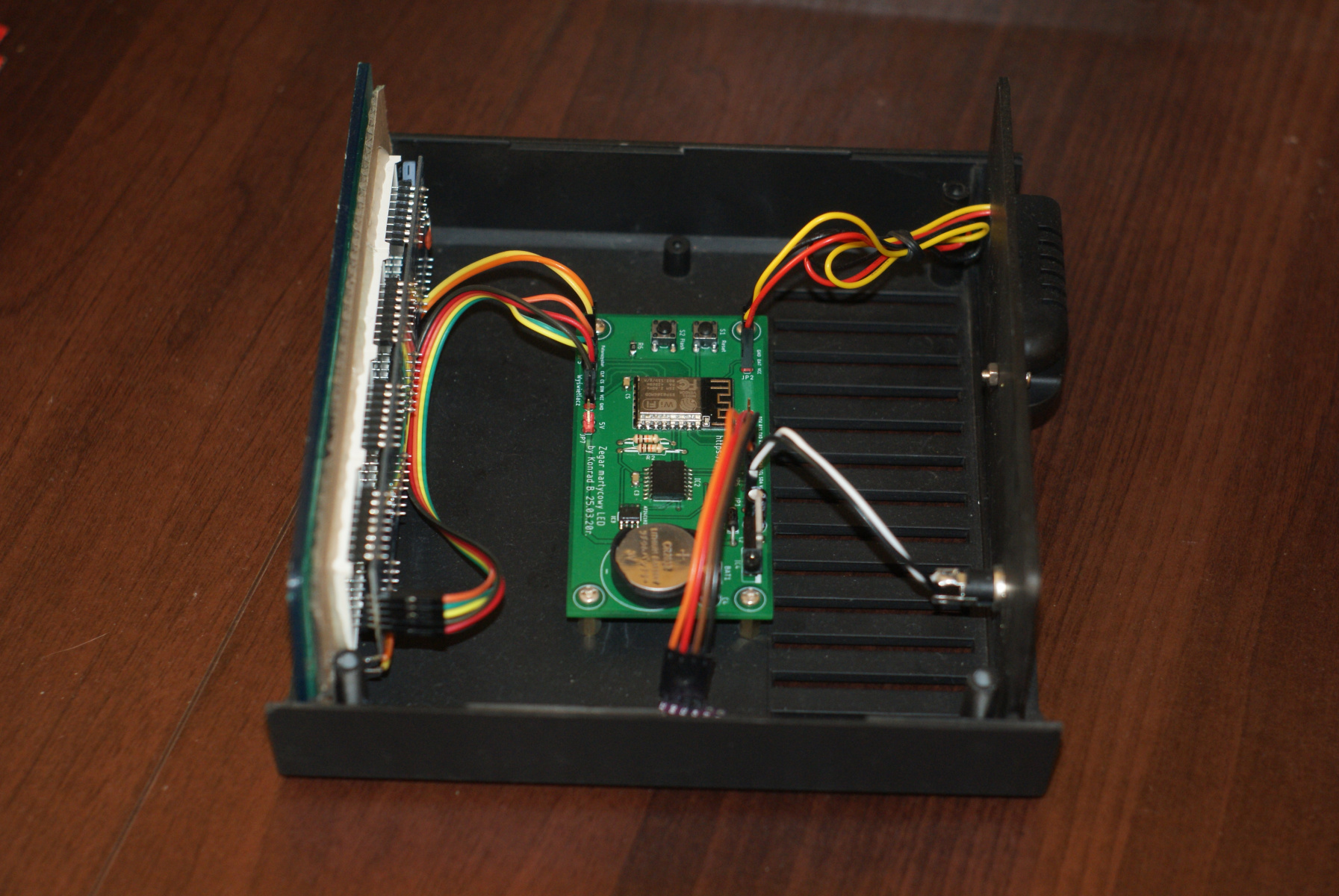

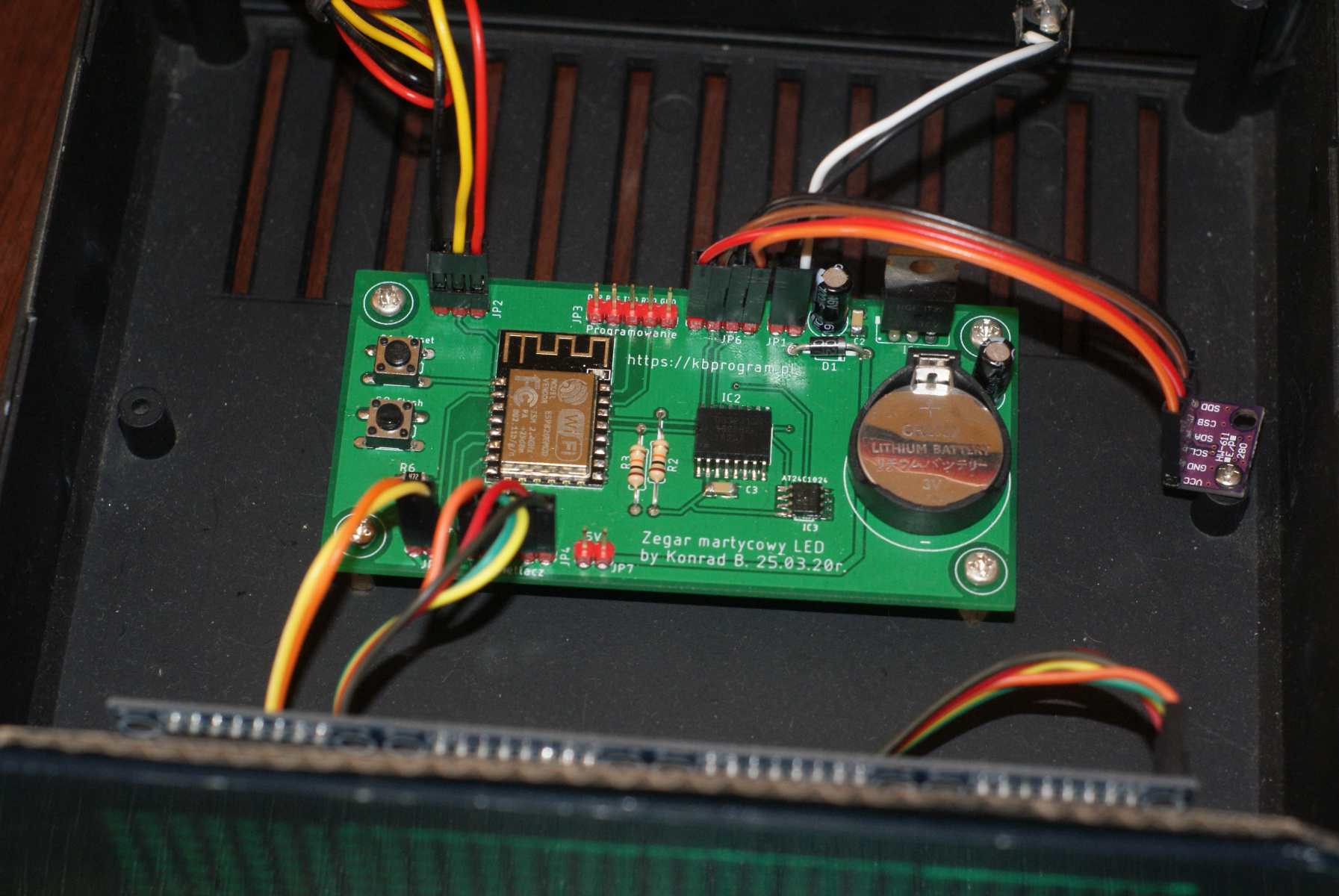

Jako opakowanie całości posłużyła obudowa Kardex Z1A. Jak widać na poniższych zdjęciach, płytka PCB w obudowie ma bardzo dużo wolnego miejsca, można więc sądzić, że obudowa jest za duża. Jej rozmiar jednak został dobrany według wielkości panelu frontowego tak, aby wpasował się w niego wyświetlacz.

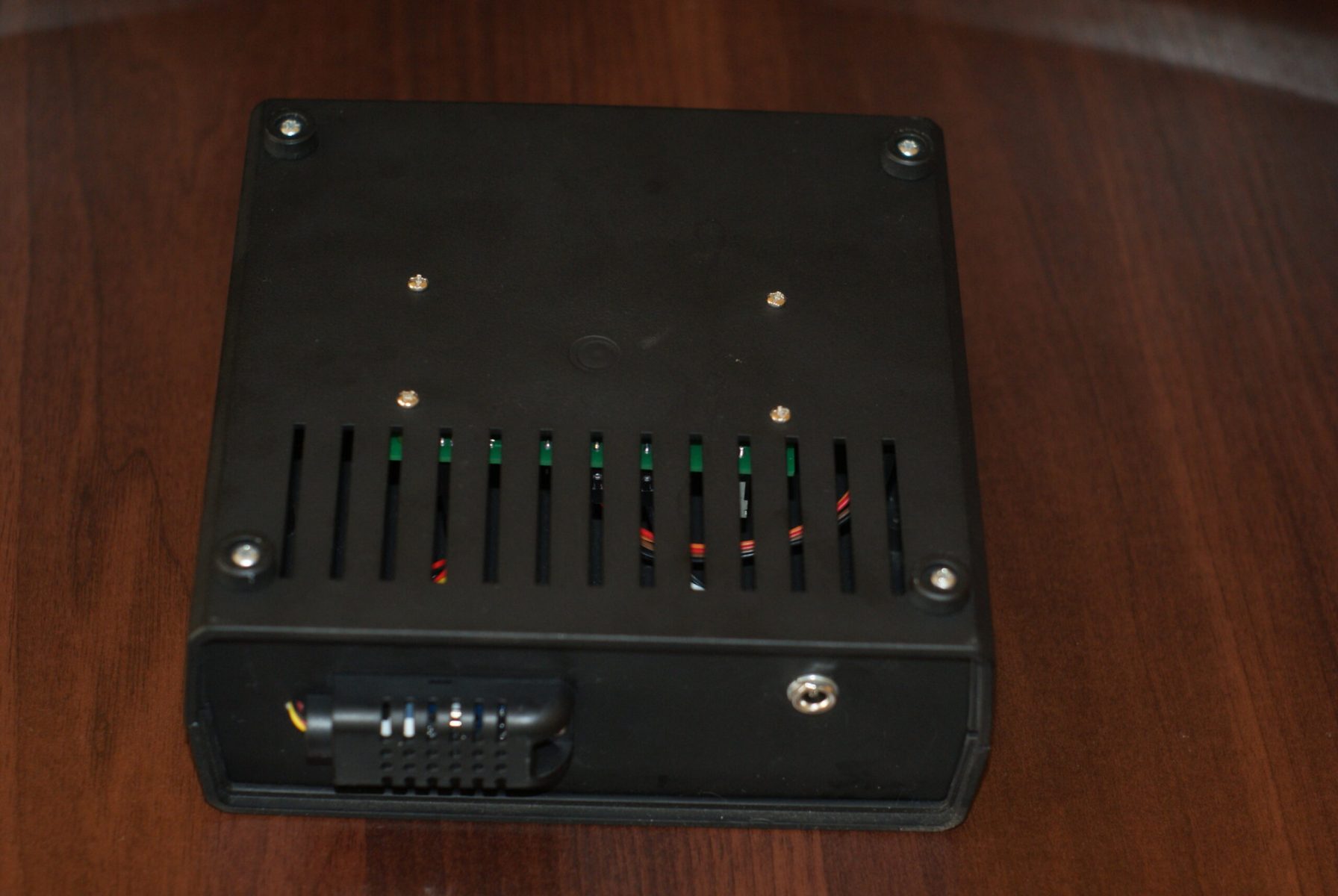

Płytka przykręciłem do obudowy na czterech 20mm mosiężnych dystansach śrubami M3. Taką samą śrubą przykręciłem również od zewnątrz obudowy osłona czujnika wilgotności DHT22. Dzięki temu pomiaru temperatury nie zakłóca nagrzewający się w trakcie pracy stabilizator napięcia.

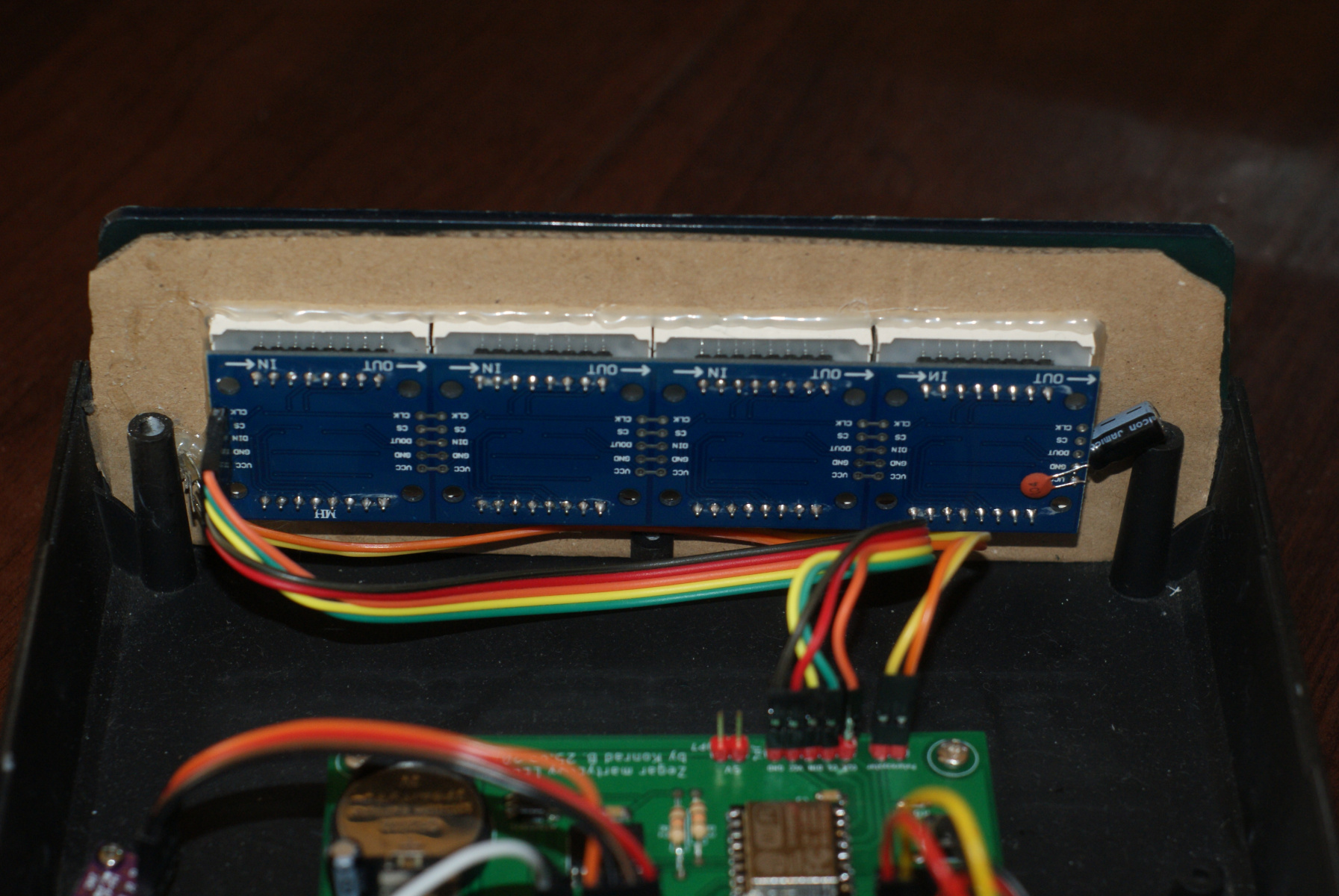

Sam wyświetlacz zamontowany jest… może niezbyt efektownie, ale na pewno efektywnie. Docięta na wymiar panelu przedniego wraz z odpowiednim otworem na ekran tekturka, została pomalowana czarną farbą w spreju. Sam wyświetlacz zamocowałem w niej przy użyciu kleju na gorąco, podobnie również fotorezystor. Wyświetlacz od świata zewnętrznego oddziela plastikowy filtr w kolorze zielonym.

Oprogramowanie

Program napisałem w Arduino, gdyż moim zdaniem jest to najwygodniejsza i najszybsza metoda programowania ESP. Skorzystałem z biblioteki Parola MD do obsługi wyświetlacza MAX7219. Co prawda, w tak prostym zastosowaniu to trochę jak strzelanie z armaty do muchy, ale spełnia swoją rolę. Tym bardziej, że w ESP8266 nie brakuje ani mocy obliczeniowej ani pamięci FLASH i RAM. Dodałem również możliwość aktualizacji oprogramowania poprzez OTA czyli bez podłączania kabelków, bezpośrednio przez WiFi.

Program jest niechlujnie napisany co przyznaję od razu 🙂 Komentarze do kodu dodawałem już po napisaniu programu, tak by był on dla Was czytelny. Postarałem się dodać w jednym miejscu najważniejsze parametry konfiguracyjne (SSID i hasło do sieci WiFi, parametry odnośnie czasów aktualizacji, pomiarów czy wyświetlania).

Program potrafi pobierać plik JSON z serwera a następnie go rozkodować i wpisać do RTC aktualny czas. Dodatkowo przesyła on na serwer wyniki pomiarów temperatury, wilgotności itp. Na razie przesyłanie pomiarów zrealizowałem bardzo prosto – dodaję je jako parametry w GET.

Część po stronie serwera napisałem w PHP, jak na razie obsługuje ona już kilka innych zegarów i stację meteo i sprawdza się w 100%. W przyszłości planuję udostępnić publicznie część dotyczącą prezentacji danych w skład której będą wchodziły wyniki pomiarów ze stacji meteo, które rozwijam równolegle i które być może zaprezentuję niedługo w osobnym artykule.

Podsumowanie

Jest to pierwszy z moich projektów, którego stopień ukończenia i ogólny efekt końcowy pozwolił mi na jego prezentację na tej stronie. Zazwyczaj projekty miały mniejsze, bądź większe niedociągnięcia, które zniechęcały mnie do podzielenia się z nimi szerszej publiczności. Ten projekt oczywiście nie jest wolny od wad i niedoróbek, jednak uważam, że mimo wszystko jest godny uwagi. Zachęcam do komentowania i dzielenia się ze mną swoimi uwagami na jego temat.

Do pobrania

Chętnym umożliwiam odtworzenie projektu we własnym zakresie udostępniając pliki Gerbera oraz PDF do termotransferu oraz plik sketch Arduino wraz z załączonymi niezbędnymi bibliotekami.

Matrycowy zegar LED - gerber (873 pobrania )

Matrycowy Zegar LED - PCB (677 pobrań )

Matrycowy zegar LED - program (1006 pobrań )
